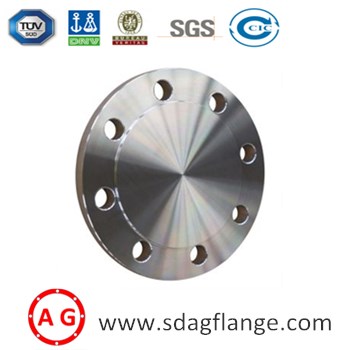

Boru sisteminiz için kör flanş seçerken ilgili endüstri standartlarını anlamak güvenlik, uyumluluk ve uzun vadeli performansın sağlanması açısından kritik öneme sahiptir. Bir boru hattının veya kabın ucunu kapatmak için kullanılan önemli bir bileşen olan kör flanşın, basınç, sıcaklık ve çevre koşullarına dayanabilmesi için katı spesifikasyonları karşılaması gerekir. Aşağıda, yüksek kaliteli bir kör flanşı tanımlayan temel standartları ve parametreleri açıklıyoruz.
Kör flanşlar, tekdüzelik ve güvenilirliği garanti etmek için uluslararası kabul görmüş standartlara göre üretilmektedir. En yaygın olarak kabul edilen standartlar şunları içerir:
ASME B16.5: Bu standart, 24 inçe kadar olan boyutlardaki kör flanşlar dahil boru flanşlarının boyutlarını, toleranslarını ve basınç-sıcaklık değerlerini kapsar.
ASME B16.47: Daha büyük kör flanşlar (24 inçten büyük) için geçerli olan bu standart, A ve B serisi flanşlara yönelik gereksinimleri belirtir.
ASTM A105/A105M: Kullanılan karbon çeliği bileşenler için standart malzeme özelliklerikör flanşlar.
EN 1092-1: Flanşlar için tanımlar, tipler ve boyutlar sağlayan Avrupa standardı.
MSS SP-44: Yüksek basınçlı uygulamalara yönelik kör tipler de dahil olmak üzere çelik boru hattı flanşlarına odaklanır.
Bu standartlar, her kör flanşın tutarlı kalite ve performans özellikleriyle üretilmesini sağlar.
Kör flanşı değerlendirirken proje gereksinimlerinizi karşıladığından emin olmak için aşağıdaki parametreleri göz önünde bulundurun:
Malzeme Sınıfları:
Karbon Çelik: ASTM A105, A350 LF2
Paslanmaz Çelik: ASTM A182 F304, F316
Alaşımlı Çelik: ASTM A182 F11, F22
Basınç Değerleri:
Kör flanşlar, belirli sıcaklıklardaki basınca dayanma yeteneklerine göre derecelendirilir. Ortak derecelendirmeler şunları içerir:
150 PSI
300 PSI
600 PSI
900 PSI
1500 PSI
2500 PSI
Boyutlar:
Anahtar boyutsal parametreler arasında dış çap, cıvata dairesi çapı ve kalınlık yer alır. Aşağıda yaygın boyutlar için bir referans tablosu verilmiştir:
| Boyut (NPS) | Dış Çap (OD) | Cıvata Daire Çapı | Kalınlık | Cıvata Delik Sayısı |
|---|---|---|---|---|
| 1/2 | 3,75 inç | 2,38 inç | 0,44 inç | 4 |
| 2 | 6,00 inç | 4,75 inç | 0,69 inç | 8 |
| 4 | 9.00 | 7,50 inç | 0,88 inç | 8 |
| 8 | 13.50 inç | 11,75 inç | 1,25 inç | 12 |
| 12 | 19.00 | 17.00 | 1,62 inç | 16 |
| 16 | 22.50 inç | 20,25 inç | 1,88 inç | 20 |
Yüz Tipleri:
Yükseltilmiş Yüz (RF)
Düz Yüz (FF)
Halka Tipi Bağlantı (RTJ)
Her bir kör flanş, belirli boru konfigürasyonlarına ve operasyonel taleplere uyacak şekilde tasarlanmıştır. Sızdırmaz ve dayanıklı performans için doğru malzeme seçimi ve boyut standartlarına bağlılık çok önemlidir.
Kör flanş, petrol ve gaz, kimyasal işleme, su arıtma ve enerji üretimi gibi endüstrilerde yaygın olarak kullanılır. Kör flanş seçerken daima ilgili ASME, ASTM veya EN standartlarına uygun olduğunu doğrulayın. Ek olarak boru malzemesi ve ortam koşullarıyla (örneğin, aşındırıcı ortamlar paslanmaz çelik veya kaplamalı flanşlar gerektirebilir) uyumluluğu sağlayın.
Özetle, kör flanşlara ilişkin standartları ve parametreleri anlamak, altyapı projeleriniz için bilinçli kararlar vermenize yardımcı olur. İster geçici sızdırmazlık ister kalıcı izolasyon olsun, iyi üretilmiş bir kör flanş, sistemin bütünlüğünü ve güvenliğini sağlar.
